NORDBERG FSC8 Приспособление для очистки топливных систем

Аппарат GX-100 в Ревде предназначен для очистки топливных систем, дроссельной заслонки и впускного трактабензиновых и дизельных двигателей, без разборки и снятия форсунок. Рекомендуется к использованию в небольших автосервисах и частных гаражах. Аппарат GX-100 работает при помощи стационарного или автомобильного компрессора.

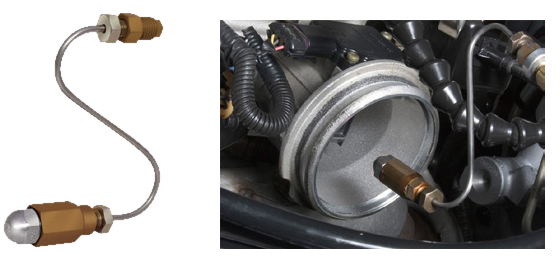

Специальный адаптер для очистки дроссельной заслонки и впускного тракта
В базовую комплектацию включен специальный адаптер для промывки дроссельного узла и впускного тракта. Использование данного адаптера позволит вам, не производя демонтаж этих узлов, проводить как профилактическую, так и активную чистку данных элементов. Для использования данного способа очистки требуется специальный очиститель BG-206.

Иcпользование аппарата GX-100:

Для подключения необходимо заглушить двигатель. Найти подающую ветвь и ветвь обратную в топливной системе автомобиля. Разъединить подающую ветвь. Шланг аппарата соединить с разъединенной частью подающей ветви автомобиля. Для этого используются адаптеры, входящие в комплект.

Обратную ветвь топливной системы необходимо заглушить. Топливную систему автомобиля - подающую и обратную ветви - надо закольцевать (соединить их между собой), либо отключить бензонасос автомобиля.
Следует помнить, что реле или предохранитель могут обслуживать не только бензонасос, но и другие элементы двигателя (стартер, эл. блок а/м и пр.), а также то, что некоторые автомобили с большим объемом двигателя могут иметь по 2 БЕНЗОНАСОСА в топливной системе.

Залить промывочную жидкость в баллон, после чего надежно завернуть горловину и подвесить баллон под капотом автомобиля. Присоединить шланг, идущий от компрессора на входной разъем баллона и осуществить подачу воздуха в систему. Необходимое давление следует выставить ориентируясь на показания манометра с помощью редуктора. После чего открыть кран на подающем шланге и убедиться в герметичности всех соединений.

Далее произвести очистку в три цикла:

• Завести двигатель и дать ему поработать на холостых оборотах 15 минут;
• Затем заглушить его на 15 минут для более эффективного снятия отложении;
• Далее снова завести двигатель на 15 минут.

После чего закончить работу.

ВНИМАНИЕ! Во время работы аппарата необходимо постоянно контролировать процесс, следя за показаниями давления и отсутствия утечек в соединениях. После окончания времени обработки выключить зажигание, перекрыть подающий кран, отсоединить приспособление от системы впрыска автомобиля. При отсоединение возможно небольшое разбрызгивание моющей жидкости, которое следует удалить с помощью ветоши.
Отсоединить шланг, идущий от компрессора, входной разъем баллона. Медленно откручивая горловину баллона, сбросить давление в системе. Восстановить соединения подающего и обратного шланга топливной системы автомобиля, завести двигатель. Проверить герметичность всех соединений.

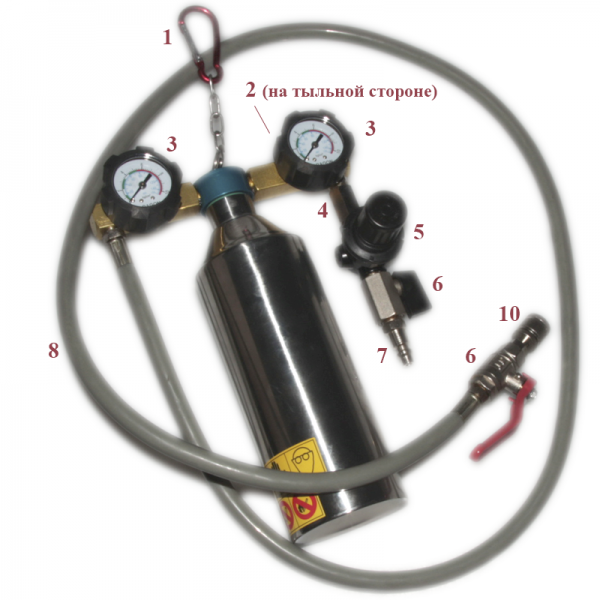

Структура аппарата GX-100:

1. Держатель;
2. Клапан сброса давления;
3. Манометр;
4. Настроечный клапан;
5. Регулятор давления;
6. Кран подачи воздуха;
7. Разъем для подачи воздуха;
8. Шланг подачи жидкости;
9. Рабочий баллон;
10. Быстроразъем.

Технические характеристики NORDBERG FSC8

Габаритные размеры, мм	520 х 80
Объем баллона, куб. см	800
Максимально допустимое давление в системе, BAR	6
Максимально допустимое входное давление воздуха на редуктор, BAR	6
Рабочие пределы регулировки давления BAR	0…6
Количество адаптеров в комплекте, шт.	28
